ما الذي يمنع التيار من التسرب عبر ملفات المحرك؟

داخل كل محرك كهربائي، تحمل اللفات النحاسية التيار. يجلسون داخل فتحات الصلب. الفولاذ يوصل الكهرباء. النحاس يوصل الكهرباء . إذا لمست، التسريبات الحالية. شورت المحرك. ينخفض ​​​​الأداء. في النهاية، يفشل المحرك.

الشيء الوحيد الذي يقف بين النحاس والفولاذ هو طبقة رقيقة من المادة تسمىورق العزل الكهربائي.

لا يبدو الأمر كثيرًا. سمك جزء من المليمتر. قطع إلى أشكال دقيقة. انزلق إلى الفتحة قبل دخول اللفات. لكن بدونها لا يعمل المحرك.

ما الذي تفعله ورقة العزل في الواقع؟

يتكون قلب الجزء الثابت من صفائح فولاذية مكدسة. يتم ثقب الفتحات فيها. يقوم المهندس بإدخال قطعة من الورق العازل في كل فتحة، مطوية لتبطين الجدران. ثم تدخل اللفات. ثم يغلق إسفين الفتحة الفتحة.

تحتوي الورقة على ثلاث وظائف. أولاً، العزل الكهربائي – منع التيار من الانتقال من النحاس إلى الفولاذ. ثانيًا، الحماية الميكانيكية - تعمل على حماية اللفات من الحواف الصلبة للصفائح الفولاذية. ثالثًا، الإدارة الحرارية - تساعد بعض الدرجات على توصيل الحرارة بعيدًا عن اللفات.

إذا فشلت الورقة في أي من هذه الأمور، فسيفشل المحرك.

العائلات المادية

ليس كل ورق العزل هو نفسه. تحتاج المحركات المختلفة إلى مواد مختلفة. يعتمد الاختيار على درجة الحرارة والجهد والضغط الميكانيكي والتكلفة.

يوضح الجدول أدناه الأنواع الأكثر شيوعًا المستخدمة في تصنيع المحركات اليوم.

DMD هو العمود الفقري. وهو يغطي معظم المحركات القياسية بتكلفة معقولة. يضيف NMN المتانة الميكانيكية. يضيف NHN مقاومة للحرارة. يضيف ورق الأراميد كلاهما بالإضافة إلى قوة عازلة فائقة. فيلم بوليميد مخصص للمساحات الضيقة.

فهم فئات درجة الحرارة

تحمل كل مادة عازلة تصنيفًا لدرجة الحرارة. هذا ليس التسويق. وهو حد مجرب.

اختيار الفصل الخاطئ هو خطأ شائع. إذا كان المحرك يعمل عند درجة حرارة 140 درجة مئوية متواصلة، فستفشل الفئة ب (130 درجة مئوية). الفئة F (155 درجة مئوية) هي الخيار الآمن الأدنى.

لكن لاحظ: ينطبق تصنيف درجة الحرارة على التشغيل المستمر. قد تكون درجات الحرارة القصوى أعلى. يضيف المهندسون الجيدون الهامش. المحرك الذي يعمل عند درجة حرارة 140 درجة مئوية متواصلة يجب أن يحصل على عزل من الفئة H، وليس فقط من الفئة F.

المعلمات الرئيسية: ماذا تعني ورقة المواصفات في الواقع

متىتقييم ورقة العزل، العديد من المعلمات التقنية مهمة. وهنا ما يقصدونه.

سماكة.تقاس بالملليمتر. النطاق النموذجي هو 0.15 مم إلى 0.40 مم لبطانات الفتحات. يوفر الورق السميك قوة عازلة أعلى وحماية ميكانيكية أفضل. يترك الورق الرقيق مساحة أكبر للنحاس، مما يزيد من كثافة طاقة المحرك. المقايضة هي الحكم الهندسي.

قوة عازلة.تقاس بالكيلو فولت لكل مليمتر. يخبرك هذا بمقدار الجهد الذي يمكن للورقة حجبه قبل أن ينكسر. القيمة النموذجية لـ DMD هي 5-8 كيلو فولت للوح 0.2 مم. الأعلى هو الأفضل، لكن المتطلبات الفعلية تعتمد على جهد المحرك. بالنسبة لمحرك 400 فولت EV، يكون 3-5 كيلو فولت كافيًا. بالنسبة لأنظمة 800 فولت، يعتبر 6-8 كيلو فولت أكثر أمانًا.

قوة الشد.تقاس بالنيوتن لكل عرض 15 مم. يخبرك هذا بمدى قوة السحب التي يمكن أن تتحملها الورقة قبل تمزيقها. مهم لأنه يتم طي الورق وإدخاله بواسطة الآلة. تمزق الورق الضعيف أثناء التجميع. يتبع وقت التوقف عن العمل.

استطالة عند الاستراحة.نسبة التمدد قبل التمزق. الورق الذي يمتد بنسبة 10-15% يكون أكثر تسامحًا أثناء الطي. يتشقق الورق الهش عند الزوايا الحادة.

مقاومة المسيل للدموع الحافة.تقاس بالنيوتن. يتم طي الورق. الطيات تخلق نقاط ضغط. إذا كانت مقاومة تمزق الحافة منخفضة، فسينقسم الورق عند خط الطي أثناء الإدخال.

يقدم المورد الجيد هذه الأرقام في شهادة المواد. يقول أحد الموردين الفقراء "إنه يفي بمعايير الصناعة" دون إعطاء قيم اختبار فعلية.

لماذا تختلف محركات السيارات الكهربائية؟

لقد غيرت محركات السيارات الكهربائية سوق الورق العازل. المتطلبات أكثر صرامة.

ارتفاع درجات الحرارة.تعمل محركات السيارات الكهربائية بشكل أكثر سخونة من المحركات الصناعية. يساعد التبريد السائل، لكن النقاط الساخنة لا تزال تصل إلى 160-180 درجة مئوية. تعتبر مواد الفئة H (180 درجة مئوية) قياسية. تنتقل بعض الشركات المصنعة إلى الفئة C (220 درجة مئوية) لتصميمات الجيل التالي.

الفولتية العالية.كانت محركات السيارات الكهربائية المبكرة تعمل بجهد 300-400 فولت. تعمل الأنظمة الأحدث بجهد 800 فولت. سيتم تشغيل الأنظمة القادمة عند 1200 فولت أو أعلى. لقد تضاعفت متطلبات قوة العزل الكهربائي. الورق الذي يعمل بجهد 400 فولت قد لا يكون آمنًا لـ 800 فولت.

التعرض للنفط.تستخدم العديد من محركات السيارات الكهربائية الزيت للتبريد والتشحيم. ورقة العزل توضع في هذا الزيت. تنتفخ بعض المواد أو تتحلل في الزيت. الأوراق المستندة إلى بوليميد تعمل بشكل جيد. قد يكون للأوراق المعتمدة على البوليستر قيود. اطلب بيانات اختبار توافق الزيت.

الأتمتة.تعمل خطوط إنتاج محركات السيارات الكهربائية بسرعة عالية. تتم تغذية الورق من اللفات، ثم يتم قصه وطيه وإدخاله تلقائيًا. اتساق المواد مهم. يمكن أن يؤدي اختلاف السُمك بمقدار ±0.01 مم إلى تشويش جهاز الإدخال الآلي.

ثلاث مشاكل حقيقية تحدث في خطوط الإنتاج

خصائص المواد النظرية شيء واحد. وما يحدث بالفعل من خطأ على أرض المصنع هو شيء آخر.

المشكلة الأولى: تمزق الورق أثناء الطي.تقوم الآلة بطي الورق على شكل حرف U لمحاذاة الفتحة. إذا كانت الورقة ذات قوة تمزق منخفضة عند الحافة، فإنها تنكسر عند خط الطي. يتوقف الخط. يقوم المشغل بإزالة الانحشار. يستأنف الإنتاج. ويحدث هذا عشرات المرات في كل وردية عمل بمواد رديئة.

المشكلة الثانية: أبعاد الورق تتغير مع الرطوبة.يمتص ورق الأراميد الرطوبة من الهواء. في الرطوبة العالية يتوسع. في الرطوبة المنخفضة، فإنه ينكمش. تتم معايرة الآلة لحجم واحد. عندما يتغير حجم الورقة، يتغير الشكل المطوي. فشل الإدراج. يقوم الموردون الجيدون بشحن الورق في عبوات مقاومة للرطوبة. تقوم المصانع الجيدة بتخزينه في غرف يمكن التحكم في مناخها.

المشكلة الثالثة: التلوث اللاصق.تحتوي بعض أوراق العزل على طبقة لاصقة يتم تنشيطها بالحرارة على جانب واحد. بعد الإدخال، تقوم الحرارة بربط الورق بجدران الفتحات. إذا تسربت المادة اللاصقة أثناء التخزين أو النقل، فإنها تلتصق بأدلة الماكينة. يتجمع الغبار. الانجرافات المحاذاة. الحل هو التصنيع النظيف وبطانات الإطلاق المناسبة.

كيفية تحديد ورق العزل بشكل صحيح

فيما يلي مثال حقيقي للمواصفات لمحرك الجر بالمركبة الكهربائية.

أرسل هذا إلى ثلاثة موردين. قارن تقارير الاختبار التي يقدمونها. اسأل عن الاختلاف — دفعة إلى دفعة، ولفة إلى لفة. المورد الذي يجيب بالبيانات هو الذي يستحق الثقة.

ستة أسئلة يطرحها المشترون

هل يمكنني استخدام نفس ورق العزل لجميع محركاتي؟
ليس عادة. تعمل المحركات المختلفة عند درجات حرارة وفولتية مختلفة. يؤدي توحيد مادة واحدة إلى تبسيط المخزون ولكنه يفرض عليك استخدام مادة ذات جودة أعلى من اللازم لبعض المحركات، مما يؤدي إلى زيادة التكلفة. أو تستخدم مواد ذات درجة أقل وتخاطر بالفشل. من الأفضل تأهيل مادتين أو ثلاث مواد ومطابقتها للتطبيقات.

ما هو الفرق بين NMN و NHN؟
الطبقة الوسطى. يستخدم NMN فيلم البوليستر. يستخدم NHN فيلم بوليميد. بوليميد يتحمل درجات الحرارة المرتفعة. بالنسبة للمحركات التي تعمل بدرجة حرارة أقل من 155 درجة مئوية، فإن NMN جيد. بالنسبة إلى 155-180 درجة مئوية، اختر NHN. فرق التكلفة متواضع.

هل يعني الورق السميك دائمًا عزلًا أفضل؟
ليس دائما. تزداد قوة العزل الكهربائي بزيادة السُمك، لكن التوافق الميكانيكي يصبح أكثر صعوبة. يشغل الورق السميك مساحة داخل الفتحة. كان من الممكن أن تحتوي تلك المساحة على المزيد من النحاس. يقوم مصممو المحركات بمقايضة سمك العزل مقابل الحشو النحاسي. يسمح الورق الرقيق بمزيد من النحاس وطاقة أعلى، ولكنه يتطلب تحكمًا أفضل في العملية.

ما هو العمر الافتراضي للورق العازل؟
يعتمد على ظروف التخزين. في العبوة الأصلية، يدوم ورق الأراميد المتحكم في المناخ لسنوات. قد تتحلل المواد المعتمدة على البوليستر بشكل أسرع. المخاطر الرئيسية هي امتصاص الرطوبة وشيخوخة المادة اللاصقة. إذا تم تخزين الورق لأكثر من عامين، فاختبر عينة قبل الاستخدام.

كيف أعرف ما إذا كانت ورقة المورد متسقة؟
اطلب بيانات Cpk حول السُمك. يعني Cpk الذي يبلغ 1.33 أو أعلى أن العملية قادرة. اطلب أيضًا تقارير الاختبار من دفعة إلى دفعة. إذا لم يتمكن المورد من إنتاج هذه المنتجات، فهو لا يتحكم في عمليته.

هل يمكن إعادة تدوير الورق العازل؟
معظمها عبارة عن لدن بالحرارة أو لدن بالحرارة عالي الأداء. إعادة التدوير أمر صعب. يمكن صد بعض أوراق الأراميد، لكن العملية ليست متاحة على نطاق واسع. ينصب تركيز الصناعة على تقليل الهدر في القطع والإدخال، وليس على إعادة التدوير بعد الاستهلاك.

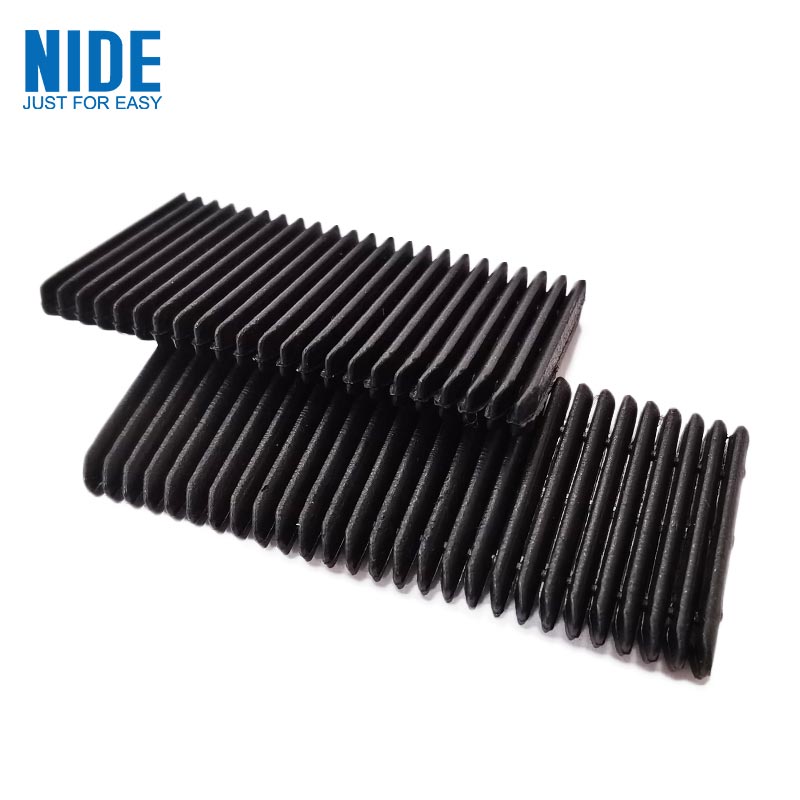

ملاحظة حول التوافق مع فتحة الأوتاد

ورق عازلخطوط جدران الفتحة. إسفين الفتحة يغلق الفتحة. يجب أن يعملوا معًا.

يضغط الإسفين على الورق عند فتحة الفتحة. إذا كانت الورقة ناعمة للغاية، فسوف يحفر الإسفين فيها. إذا كان الورق هشًا للغاية، فسوف يتشقق عند نقطة تلامس الإسفين.

بالنسبة لمحركات السيارات الكهربائية، يقوم العديد من المهندسين بإقران ورق الأراميد مع أسافين الأراميد. نفس عائلة المواد، والتمدد الحراري والسلوك الميكانيكي مماثل. بالنسبة للمحركات العامة، يعد ورق DMD مع أسافين من الألياف الزجاجية مزيجًا مثبتًا.

عند الطلب من أحد الموردين، حدد كلا العنصرين معًا. يمكن للمورد بعد ذلك مطابقة أنظمة المواد.
