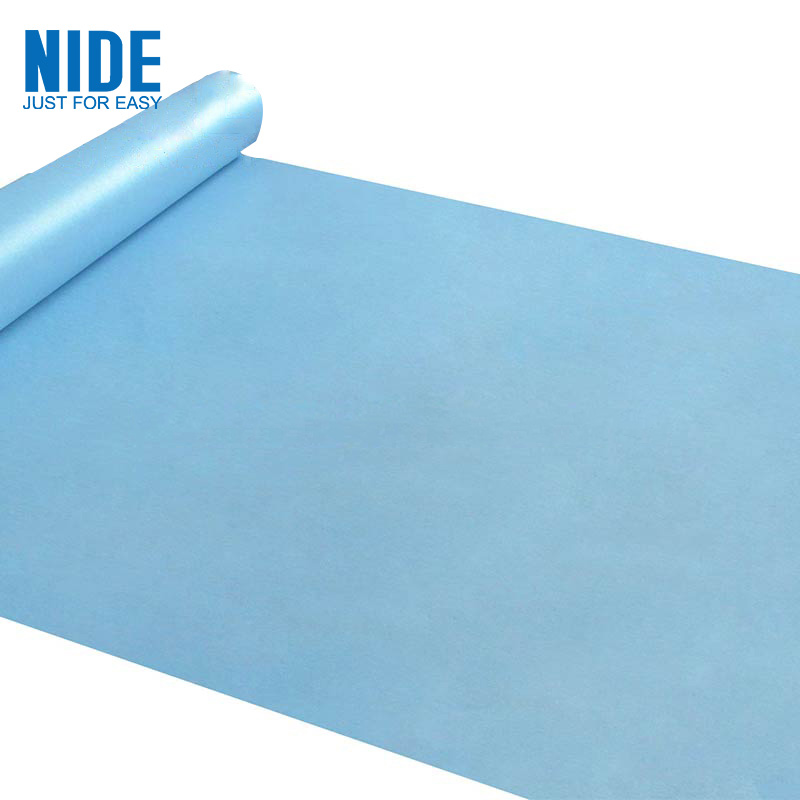

6641 F Class DMD Insulation Paper Film عبارة عن مادة مركبة ثلاثية الطبقات مصنوعة من طبقة واحدة من فيلم بوليستر واثنين من أقمشة غير منسوجة من ألياف البوليستر الكهربائية ويتم لصقها بواسطة راتينج فئة F. بفضل الخصائص الميكانيكية والكهربائية الجيدة ، تتمتع أقمشة البوليستر غير المنسوجة بقدرة امتصاص جيدة ويمكنها امتصاص الراتنج أثناء التشريب.
الخصائص |
وحدة |
معامل |
||||||||||
سماكة ورق العزل |
مم |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
سماكة الانحراف |
مم |
± 0.02 |
± 0.02 |
± 0.02 |
± 0.02 |
± 0.02 |
± 0.03 |
± 0.03 |
± 0.04 |
± 0.04 |
± 0.05 |
± 0.05 |
القواعد والانحراف |
GSM |
130 ± 13 |
152 ± 15 |
187 ± 19 |
205 ± 21 |
240 ± 24 |
275 ± 27 |
322 ± 32 |
375 ± 38 |
466 ± 47 |
536 ± 54 |
606 ± 61 |
سمك الفيلم |
مم |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
جهد الانهيار |
ك |
5 |
6 |
â ¥ 7 |
â ¥ 7 |
â ¥ 9 |
â ‰ ¥ 10 |
â ‰ ¥ 12 |
â ¥ 15 |
â 18 |
â ¥ 20 |
â ¥ 22 |
قوة الشد (MD |
N / سم |
60 |
90 |
110 |
120 |
140 |
170 |
200 |
â 270 |
â 340 |
360 |
390 |
قوة الشد (TD) |
N / سم |
â ¥ 40 |
80 |
100 |
105 |
120 |
150 |
180 |
200 |
â 280 |
300 |
â 320 |
يستخدم ورق العزل 6641 F فئة DMD على نطاق واسع في فتحة عزل المحرك ، وعزل الطور والبطانة للمحركات - عزل الطبقة الداخلية في المحولات. كما أنها تستخدم على نطاق واسع في آلة إدخال اللفائف الأوتوماتيكية لإدخال الإسفين.

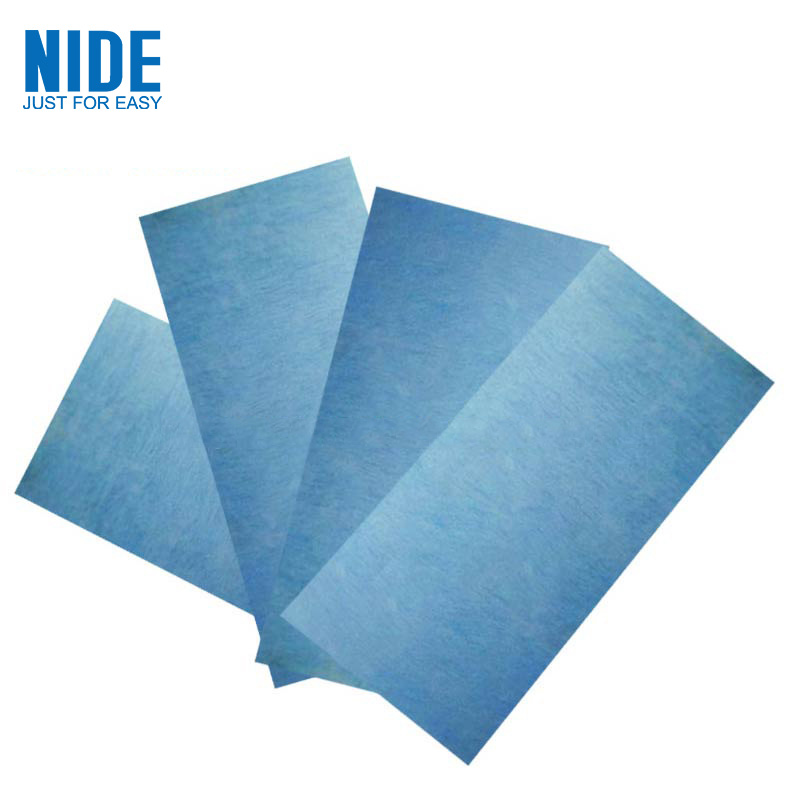

ورق العزل 6641 F فئة DMD لعزل المحرك
سيكون من الأفضل أن يرسل لنا العميل الرسم التفصيلي بما في ذلك المعلومات أدناه.
1. نوع مادة العزل: ورق عازل ، إسفين ، (بما في ذلك DMD ، DM ، فيلم بوليستر ، PMP ، PET ، ليف أحمر مبركن)
2. أبعاد مادة العزل: العرض ، السماكة ، التسامح.
3. الطبقة الحرارية لمواد العزل: فئة F ، فئة E ، فئة B ، فئة H.
4. تطبيقات مواد العزل
5. الكمية المطلوبة: عادة وزنها
6. المتطلبات التقنية الأخرى.
