العاكس المحرك العالمي لأدوات الطاقة
مبدل المجمع هو جزء متحرك من مفتاح كهربائي دوار في المحركات الكهربائية والمولدات الكهربائية التي تعكس بشكل دوري اتجاه التيار بين الدوار والدائرة الخارجية. يتكون من أسطوانة مكونة من عدة قطاعات ملامسة معدنية على المحرك الدوار للآلة. المبدل هو أحد مكونات المحرك ؛ هناك أيضًا اثنين أو أكثر من التلامسات الكهربائية الثابتة تسمى "الفرشاة" مصنوعة من موصل ناعم مثل الكربون الذي يضغط على المبدل ، مما يجعل الاتصال المنزلق مع الأجزاء المتتالية من المبدل أثناء دورانه.
تطبيق المحول الجامع
تُستخدم محولات المجمع في محركات التيار المستمر والمولدات والمحركات العامة. في المحرك ، يقوم المبدل بتطبيق تيار كهربائي على اللفات. من خلال عكس الاتجاه الحالي في اللفات الدوارة كل نصف دورة ، يتم إنتاج قوة دوران ثابتة (عزم الدوران). في المولد ، يلتقط العاكس التيار المتولد في اللفات ، ويعكس اتجاه التيار مع كل نصف دورة ، ويعمل كمقوم ميكانيكي لتحويل التيار المتردد من اللفات إلى تيار مباشر أحادي الاتجاه في دائرة الحمل الخارجية.
معلمات عاكس الجامع
اسم المنتج: | مجمع المحرك العالمي العاكس المحرك |
مادة: | نحاس |
يكتب: | هوك العاكس |
حفرة قطرها: | 10 ملم |
القطر الخارجي: | 23.2 ملم |
ارتفاع: | 18 ملم |
شرائح | 12 ص |
موك | 10000 ص |

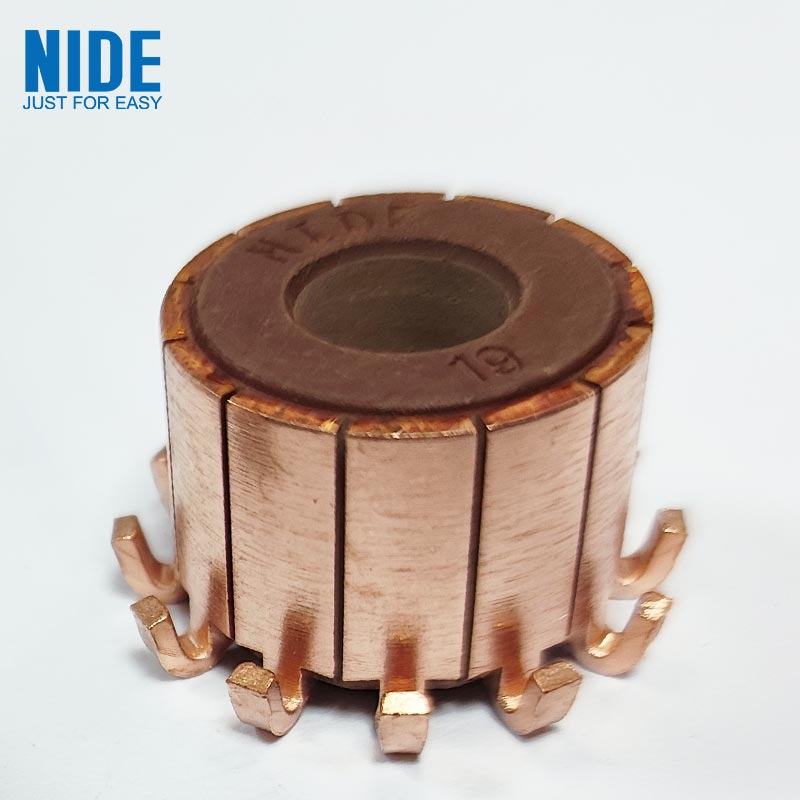

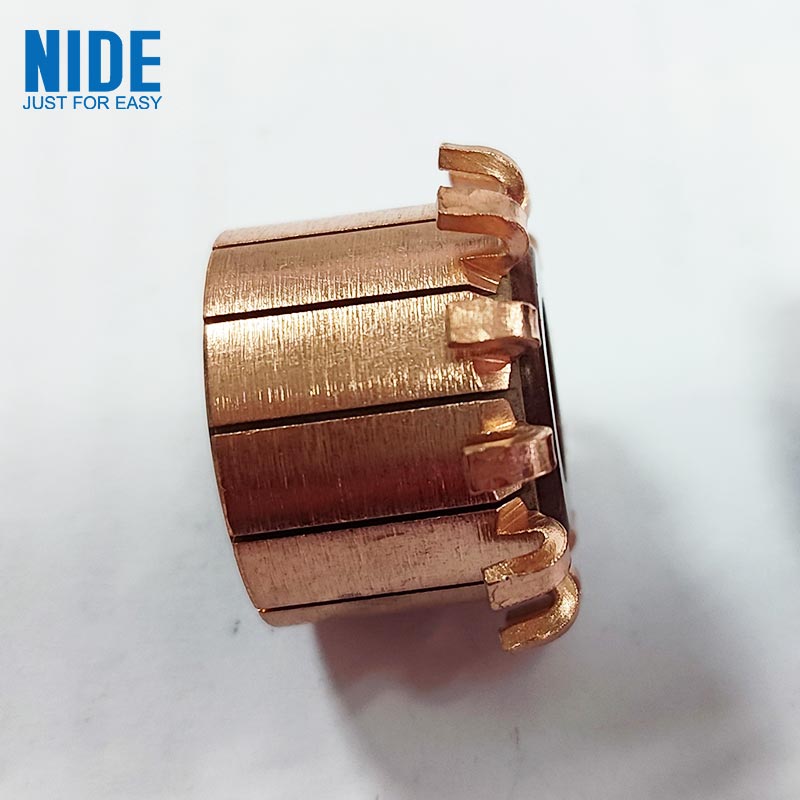

جامع العاكس صورة
